مخروطی سطح کا پتہ لگانے والا پل سٹڈ

1. پروڈکٹ کا تعارف

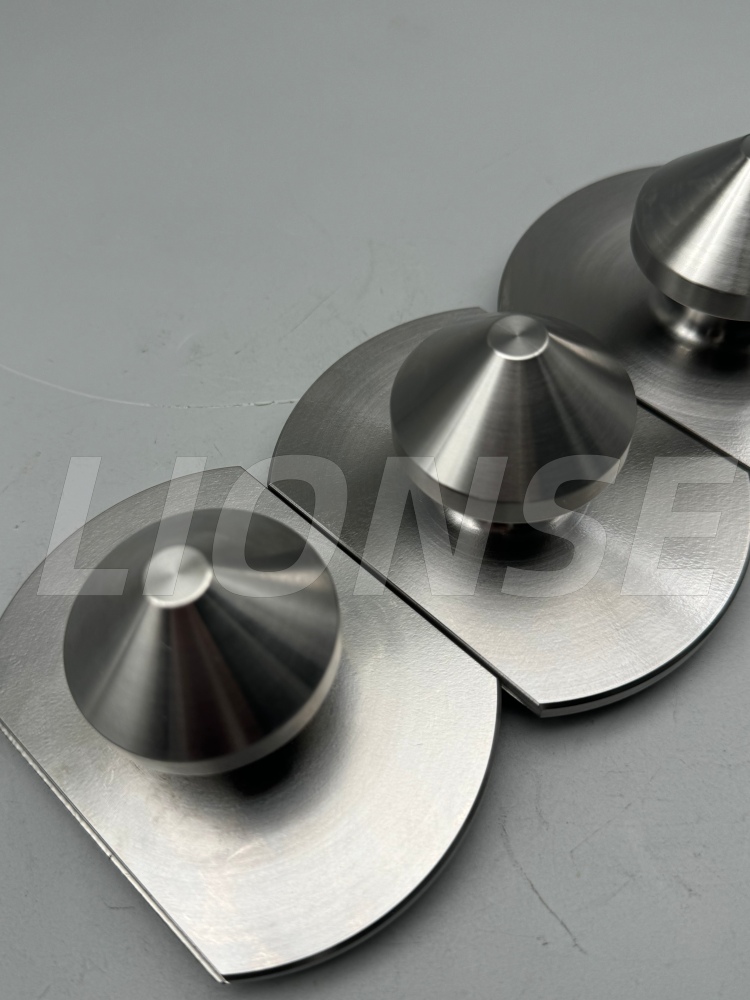

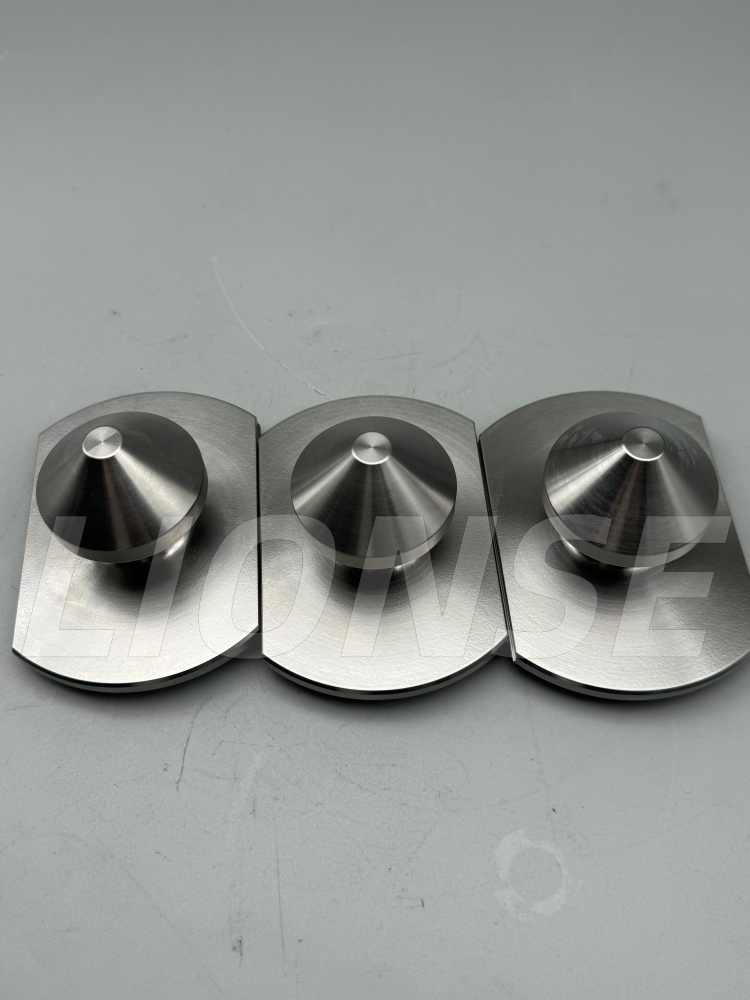

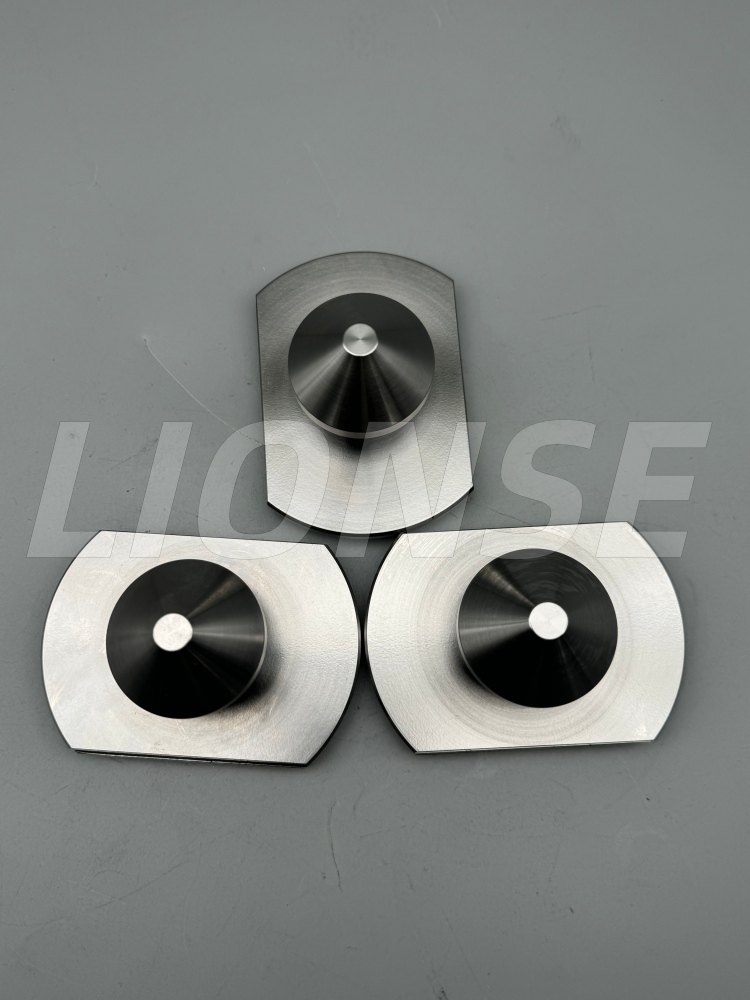

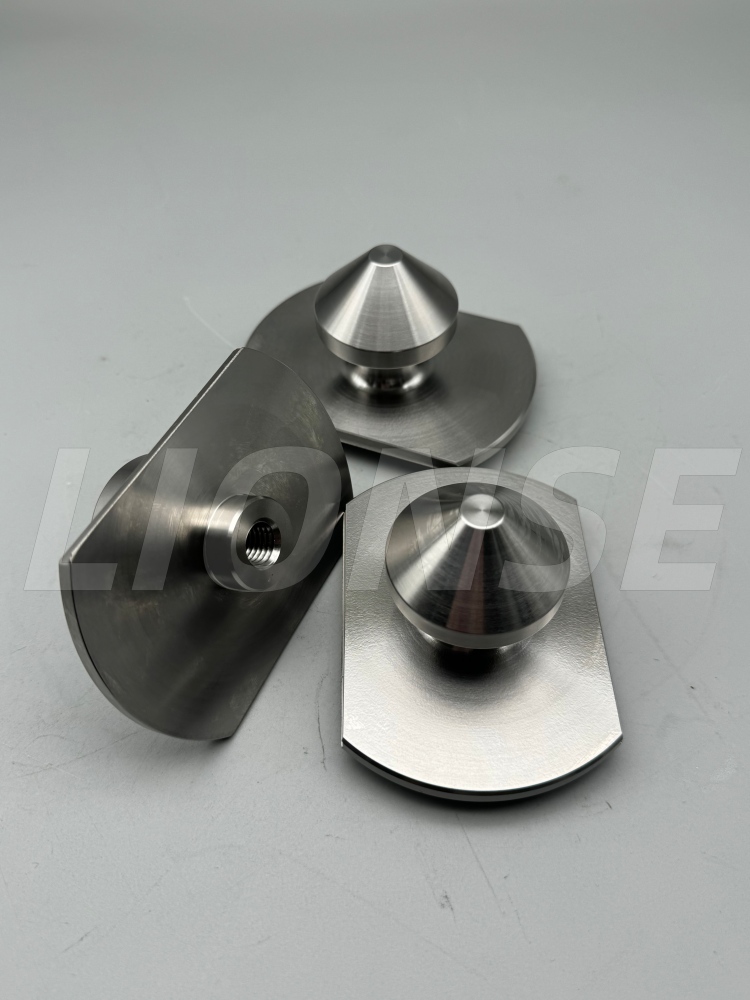

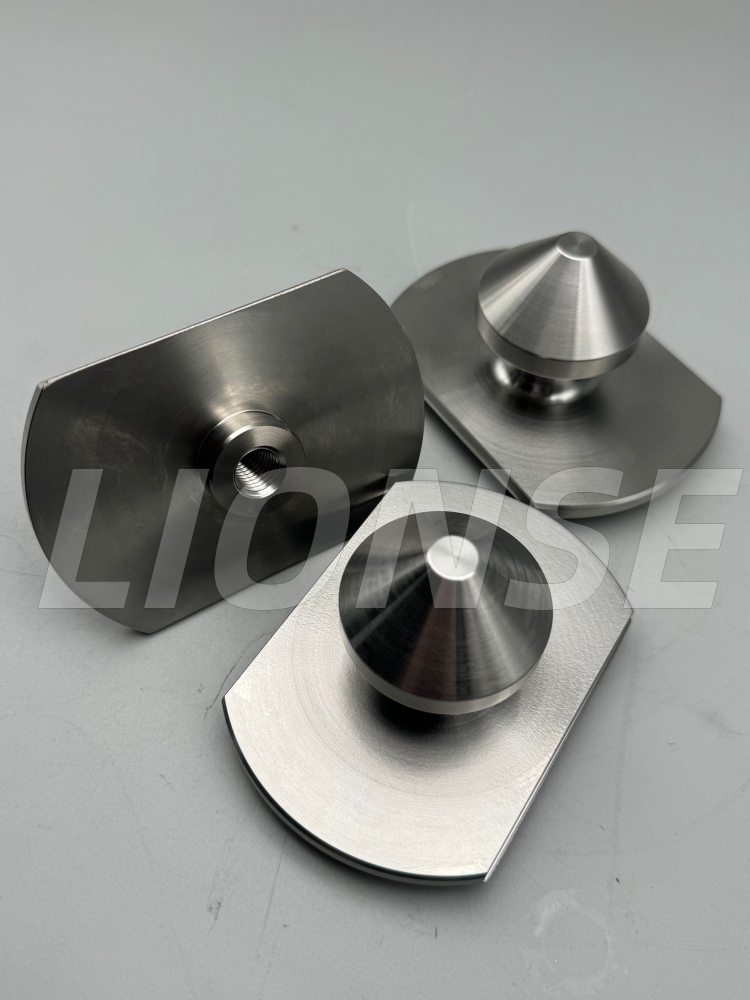

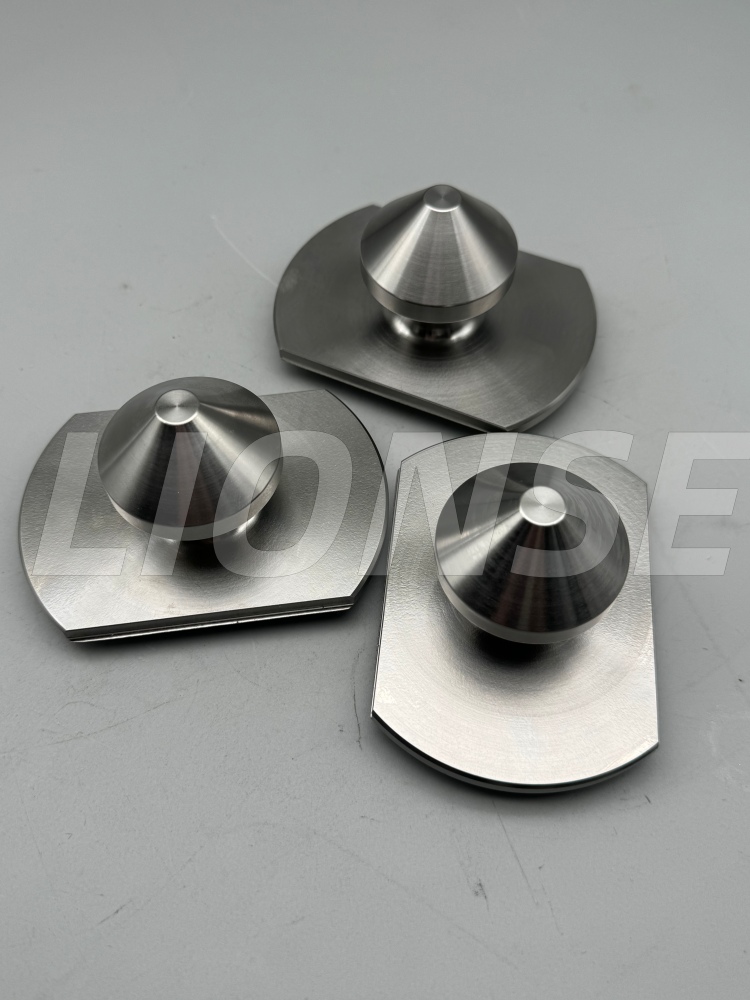

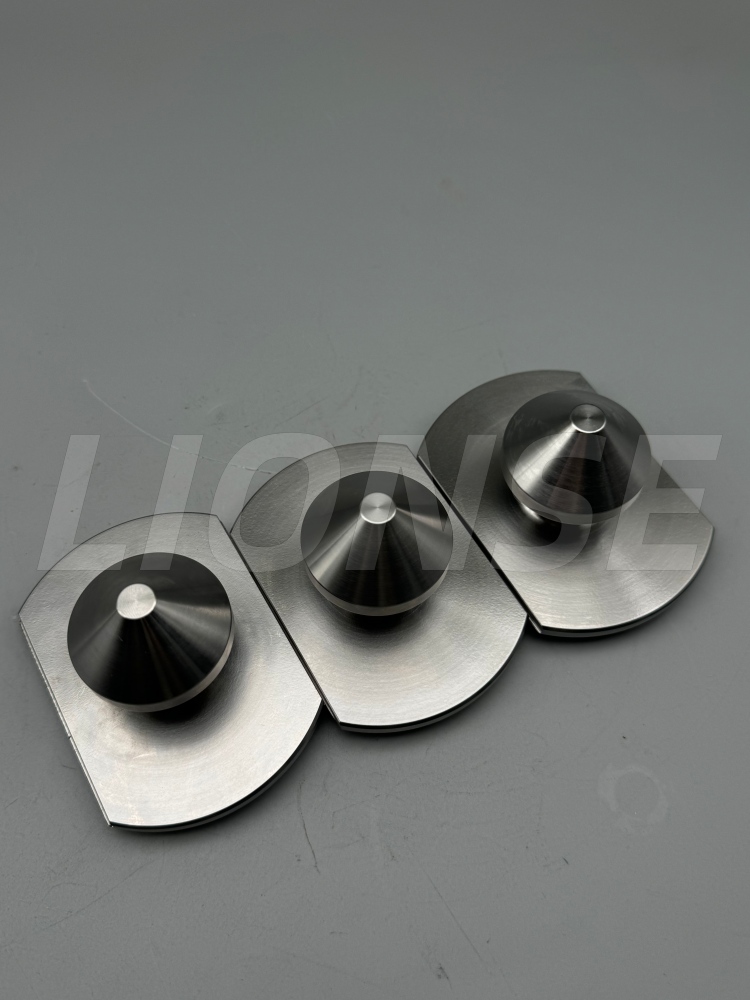

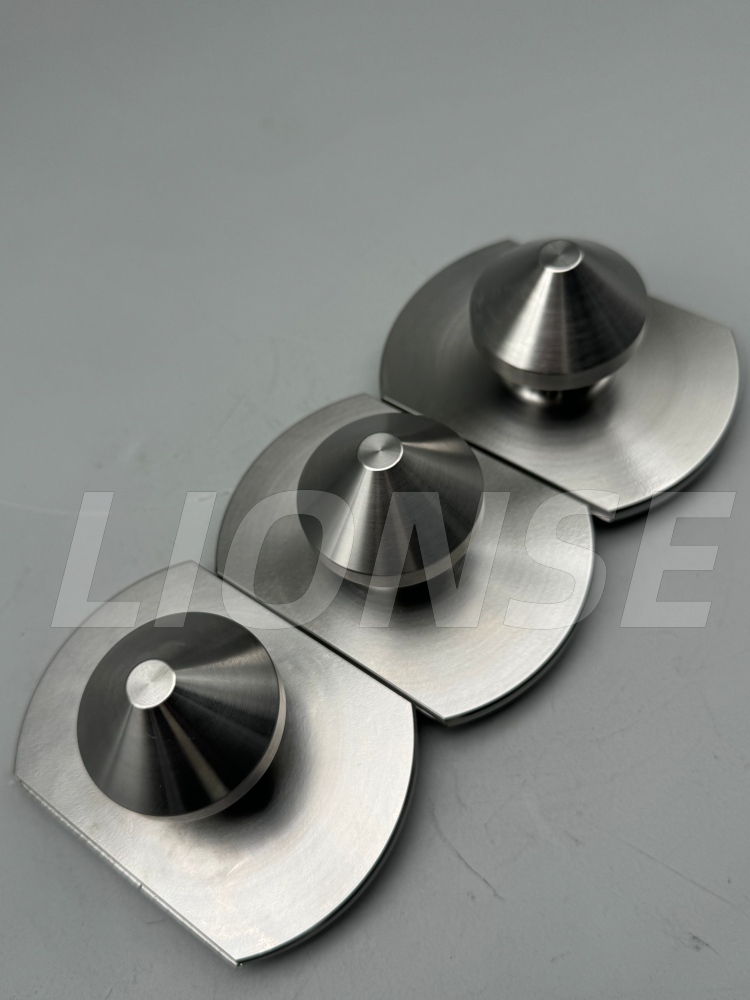

یہ اعلی درستگی والا کونیکل سرفیس لوکٹنگ پل سٹڈ (CNC فکسچر کوئیک چینج کے لیے) ایک حسب ضرورت انجینیئرڈ جزو ہے جسے مماثل مخروطی لوکٹنگ سیٹوں کے ساتھ استعمال کرنے کے لیے ڈیزائن کیا گیا ہے، جو فوری تبدیلی کے ورک ہولڈنگ سسٹم کے بنیادی حصے کے طور پر کام کرتا ہے۔ اعلیٰ طاقت والے الائے سٹیل یا 420 سٹینلیس سٹیل سے تیار کردہ، یہ سخت رواداری حاصل کرنے کے لیے درست موڑ، ہیٹ ٹریٹمنٹ، اور پیسنے سے گزرتا ہے، جس میں ±0.05 ملی میٹر جہتی کنٹرول اور ≤Φ0.05 ملی میٹر کی سنجیدگی کے ساتھ ایک اہم مخروطی سطح بھی شامل ہے۔ ڈوئل ٹیپر ڈیزائن آٹومیٹک سینٹرنگ کو قابل بناتا ہے، ریڈیل پلے کو ختم کرتا ہے اور لوکیشن سیٹ کے ساتھ جوڑ بنانے پر ±0.005 ملی میٹر کی درستگی کو یقینی بناتا ہے۔ یہ ورک پیس یا پیلیٹس پر نصب کیا جاتا ہے، جس سے CNC مشینی مراکز اور خودکار پروڈکشن لائنوں کے لیے تیز رفتار، دوبارہ قابل کلیمپنگ قابل بناتا ہے، مشینی مستقل مزاجی کو برقرار رکھتے ہوئے سیٹ اپ کے وقت کو نمایاں طور پر کم کرتا ہے۔

2. پروڈکٹ پیرامیٹر (تفصیلات)

پیداوار کا نام	مخروطی سطح کا پتہ لگانے والا پل سٹڈ
مادی صلاحیتیں۔	اپنی مرضی کے مطابق
برانڈ	شیریں
سطح کا علاج	اپنی مرضی کے مطابق
اصل	چنگ ڈاؤ، چین
قطر	اپنی مرضی کے مطابق

3. مصنوعات کی تفصیلات

مخروطی سطح کا پتہ لگانے والے پل سٹڈ کی پروسیسنگ میں چیلنجز:

1. بنیادی طول و عرض اور جیومیٹرک رواداری کے لیے اعلی تقاضے (سب سے براہ راست مشکل)

①دوہری مخروطی سطح کا سموچ اور زاویہ کی درستگی

• یہاں تک کہ اگر مخروطی سطح کی زاویہ کی خرابی ±10′ جتنی چھوٹی ہے، جب اسے جمع کیا جائے گا، تو "سطح کے رابطے" کے بجائے "لائن رابطہ" واقع ہوگا، جس کے نتیجے میں غلط پوزیشننگ اور طاقت کی ناہموار تقسیم ہوگی۔
• مخروطی سطح کی گول پن اور سلنڈری کو 0.003 - 0.005 ملی میٹر کے اندر کنٹرول کیا جانا چاہیے۔ دوسری صورت میں، جب اسے پوزیشننگ سیٹ کے ساتھ جمع کیا جائے گا تو ایک خلا ہو جائے گا، جس سے ریپیٹ ایبلٹی پوزیشننگ کی درستگی براہ راست کم ہو جائے گی۔

② سماکشیی کا کنٹرول

• سماکشیی انحراف کی وجہ سے تھریڈڈ پن کو ورک پیس پر نصب کیا جا سکتا ہے، جس کے نتیجے میں مخروطی سطح "ٹیڑھی" ہو جاتی ہے اور پوزیشننگ سیٹ کے ساتھ رابطے میں ہونے پر طاقت کی ناہموار تقسیم ہوتی ہے۔ یہ نہ صرف پوزیشننگ کو غلط بناتا ہے بلکہ مخروطی سطح کے پہننے کو بھی تیز کرتا ہے۔
• پروسیسنگ کے دوران، ایک سیٹ اپ میں دھاگے، بیرونی دائرے، اور مخروطی سطح کی پروسیسنگ کو مکمل کرنا ضروری ہے، یا ثانوی سیٹ اپ کے لیے اعلیٰ درستگی والے ٹولنگ کا استعمال کریں۔ سامان اور عمل کے استحکام کے لیے تقاضے بہت زیادہ ہیں۔

2. پروسیسنگ ٹیکنالوجی کی مشکلات (مڑنے سے لے کر پیسنے تک پورا عمل)

①ان پیچ کے لیے موڑنے اور گرمی کے علاج کے دوران اخترتی کا کنٹرول عام طور پر 420 سٹینلیس سٹیل یا 40Cr الائے سٹیل کے ساتھ کیا جاتا ہے۔ پروسیسنگ میں اہم چیلنجز مندرجہ ذیل ہیں:

• ٹرننگ سٹیج: سٹینلیس سٹیل کا مواد ٹول سے چپک جاتا ہے، اور چپ گانٹھ بنتا ہے۔ مخروطی سطح کے موڑنے کے دوران، کمپن کے نشانات اور خراب سطح ختم ہونے کا خطرہ ہوتا ہے، جس کے لیے خصوصی ٹولز اور مستحکم کٹنگ پیرامیٹرز کی ضرورت ہوتی ہے۔
• ہیٹ ٹریٹمنٹ ڈیفارمیشن: بجھانے کے بعد، مخروطی سطح، دھاگوں اور اس حصے کے بیرونی دائرے میں ہلکی سی خرابیاں ہوں گی۔ اگر اخترتی 0.01 ملی میٹر سے زیادہ ہے، تو بعد میں پیسنے کے ذریعے درست کرنا مشکل ہے۔ لہذا، اخترتی الاؤنس کو پہلے سے محفوظ کیا جانا چاہئے اور گرمی کے علاج کے عمل کو کنٹرول کیا جانا چاہئے.

② مخروطی سطح کو پیسنے کا عمل (حتمی درستگی کا تعین کرنے کے لیے ایک اہم مرحلہ) میں مخروطی سطح کی عمدہ مشیننگ شامل ہے۔ اس کے بعد، غلطیوں کو درست کرنے اور ہمواری کو بڑھانے کے لیے سطح کو پیسنے کے ذریعے بہتر کرنے کی ضرورت ہے۔ یہ سب سے زیادہ وقت طلب اور مطالبہ کرنے والا حصہ ہے:

• پیسنے کے عمل کے دوران، مخروطی سطح کا زاویہ، گول پن اور ہمواری سبھی کو برقرار رکھا جانا چاہیے۔ پیسنے کا سامان، کھرچنے والی، گھومنے والی رفتار، اور دباؤ کے لیے کنٹرول کی ضروریات بہت زیادہ ہیں۔
• یہاں تک کہ معمولی سی غلطی بھی "بھڑک اٹھنے والے سوراخ" یا "ناپاک مخروطی سطحوں" جیسے مسائل کا باعث بن سکتی ہے، جس کے نتیجے میں اسمبلی کے دوران فٹ نہیں رہتا اور پوزیشننگ کی درستگی میں کمی واقع ہوتی ہے۔

LIONSE نے معیار، وشوسنییتا، لاگت کی تاثیر اور بروقت ترسیل کے لیے CNC مشینی صنعت میں ایک اچھی شہرت قائم کی ہے۔ آپ کے پروجیکٹوں کے لیے آپ کی توقعات کو پورا کرنے کے لیے، ہماری میکینکس اور انجینئرز کی ٹیم پروڈکٹ کی ترقی کے تمام مراحل میں، پروٹو ٹائپ سے لے کر پروڈکشن تک مل کر کام کرے گی۔ ہم تسلیم کرتے ہیں کہ ہر پروجیکٹ اور اس کا اطلاق منفرد ہے، اس لیے ہم ہر صارف کو ایک مخصوص لیکن عملی حل پیش کرتے ہیں، بشمول درست مشینی خدمات اور اپنی مرضی کے مطابق سطح کے علاج۔ آج ہی ہم سے رابطہ کریں اور آئیے آپ کے پرزے بنانا شروع کریں۔

Q1: آپ کی کمپنی کون سی مصنوعات تیار کر رہی ہے؟

15 سالوں سے، LIONSE دنیا بھر میں ٹائٹینیم مصنوعات، دھاتی کام کرنے اور بیرنگ کی تقسیم میں ایک سپلائر ہے۔ ہم جن صنعتوں کی خدمت کرتے ہیں ان میں سرجیکل امپلانٹس اور ٹولز، آٹوموٹیو پارٹس، کیمیائی آلات، پاور جنریشن، کان کے سازوسامان، ہوائی جہاز، پمپ وغیرہ شامل ہیں۔ LIONSE آپ کا قابل اعتماد سپلائر ہے۔

Q2: آپ کی کمپنی مصنوعات کے معیار کو کیسے کنٹرول کرتی ہے؟

ٹھیک ہے، جیسا کہ ہم سب جانتے ہیں کہ ہمارے گاہکوں کے ساتھ کاروبار کے دوران معیار سب سے پہلے آتا ہے، ہم ہمیشہ اس بات پر قائم رہتے ہیں کہ "کوالٹی انٹرپرائز کی زندگی ہے۔ ہم پہلے تصدیق شدہ کیسز، پروڈکشن انسپیکشن، اور پیکیجنگ کا استعمال کر رہے ہیں تاکہ مصنوعات کے معیار کو سختی سے کنٹرول کیا جا سکے۔

Q3: مخروطی سطح کے پروفائلز کی اعلی درستگی کا پتہ لگانے کا طریقہ؟

مخروطی سطح کے زاویہ، گول پن اور سماکشی کو عام کیلیپرز یا مائیکرو میٹرز کے ذریعے نہیں پہچانا جا سکتا۔ اس کے بجائے، ایک تین کوآرڈینیٹ ماپنے والا آلہ، ایک گول پن گیج اور ایک مخروطی پتہ لگانے والا استعمال کیا جانا چاہیے۔

Q4: مخروطی سطح کا پتہ لگانے والا پل سٹڈ کیا ہے؟

ایک مخروطی سطح کا پتہ لگانے والا پل سٹڈ ایک اعلی درستگی والا مکینیکل جزو ہے جو CNC مشینی، فکسچر سسٹمز، اور خودکار پروڈکشن لائنوں میں استعمال ہوتا ہے۔ یہ پوزیشننگ، سنٹرنگ، اور کلیمپنگ کے افعال کو ایک ٹیپرڈ (مخروطی) سطح کا استعمال کرتے ہوئے ایک مماثل لوکٹنگ سیٹ یا چک کے ساتھ درست، دوبارہ قابل ملاپ حاصل کرنے کے لیے یکجا کرتا ہے۔
